2005 Mazdaspeed Miata¶

1.8 turbo

https://en.wikipedia.org/wiki/Mazda_MX-5#Mazdaspeed_MX-5_(2004%E2%80%932005)

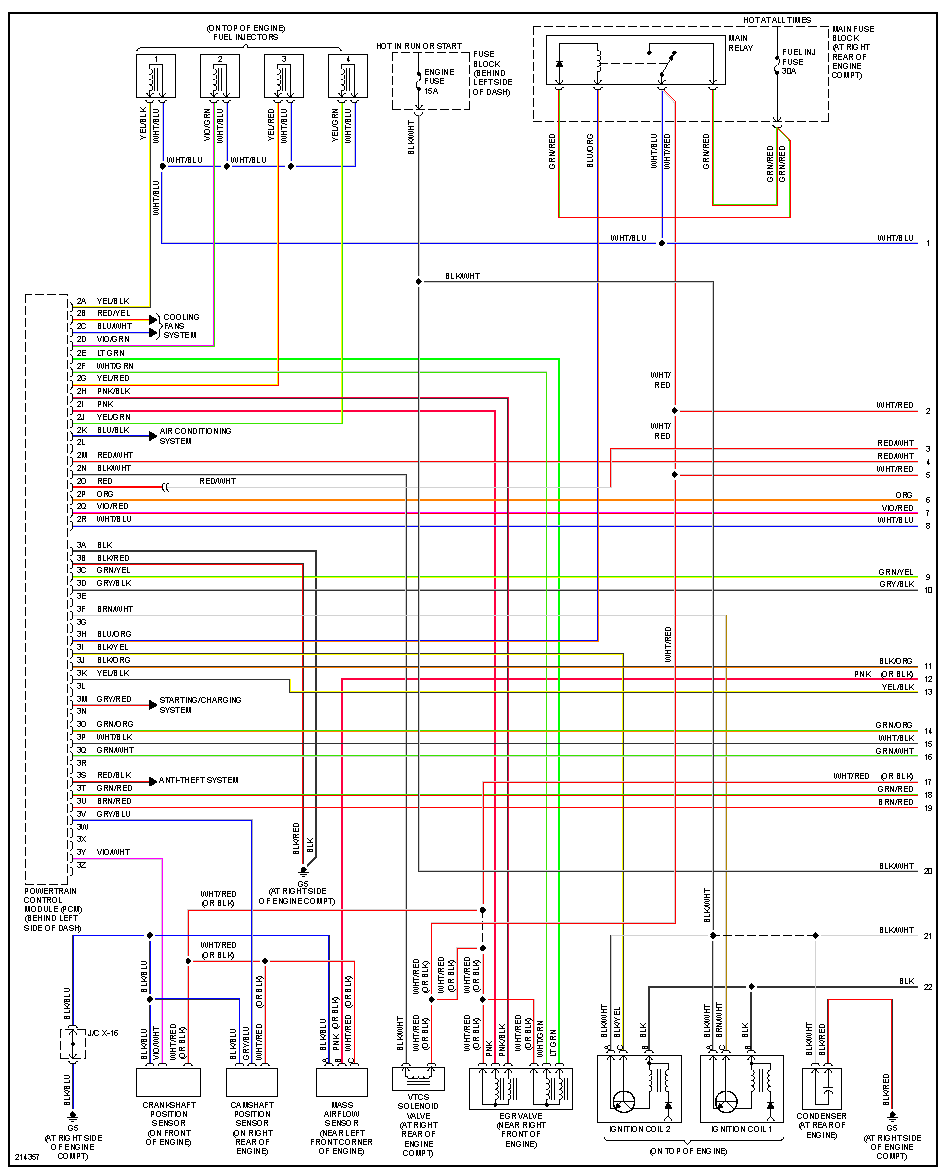

Wiring Diagram

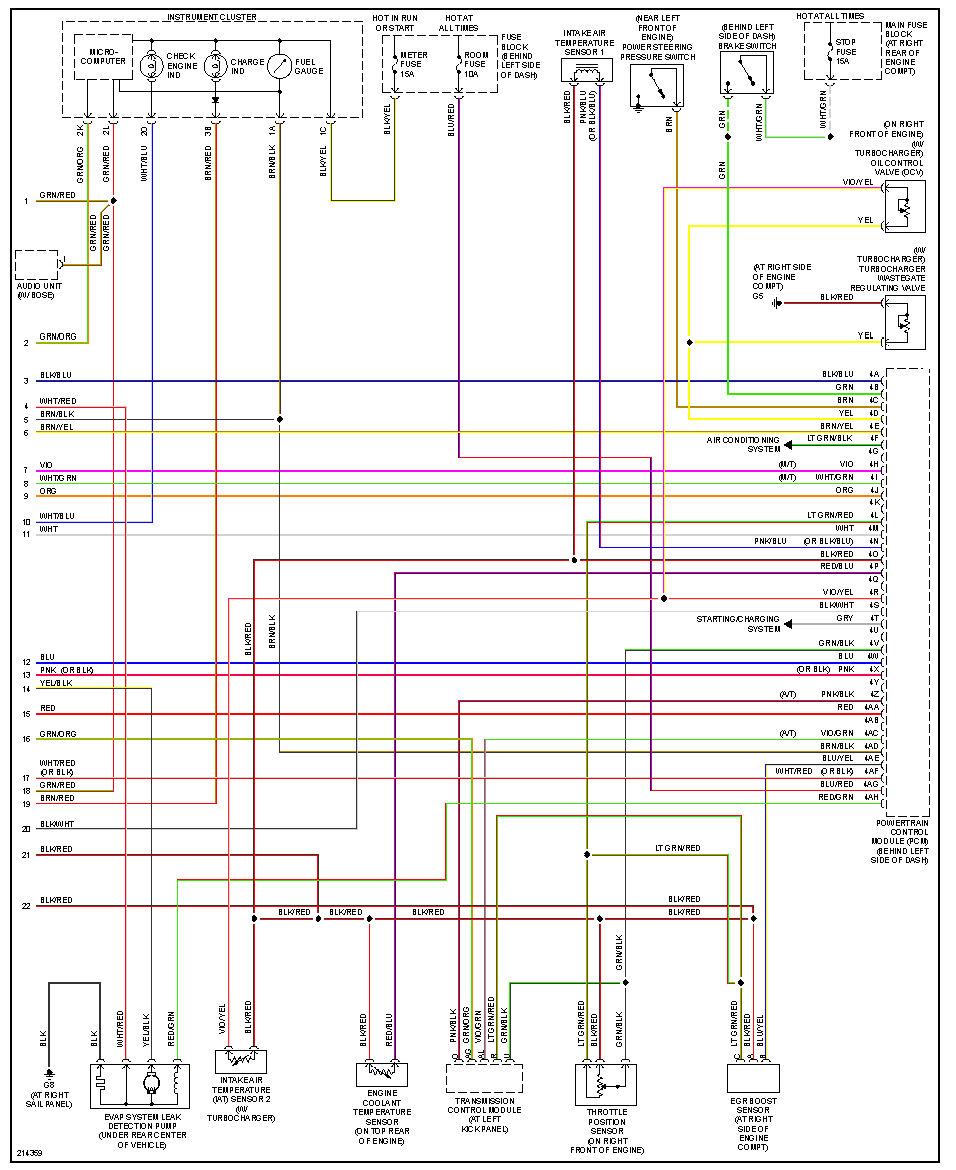

Wiring Diagram

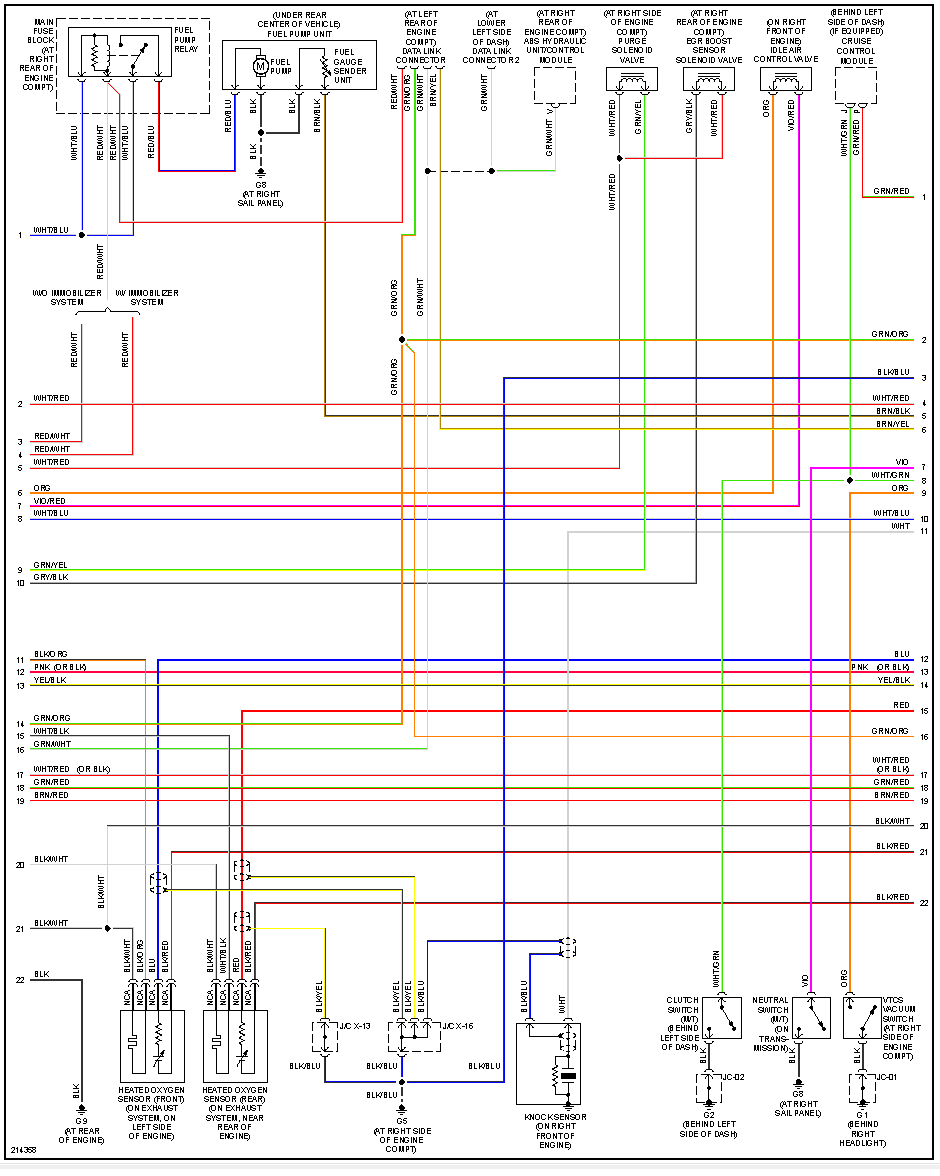

Wiring Diagram
